color: rgb(247, 247, 247);" height="25" vAlign="middle" align="center">C
| |
Cable Trim |
| A |
B |
| 1 |
0.748 |
0.394 |
0.138 |
| 2 |
0.624 |
0.312 |
0.155 |
|
 |
KINGS®
Part Number* |
Cables |
Crimp Tooling |
Packaging** |
Cable
Trim |
Crimp Die
(KTH-1000) |
Crimp Die
(KTH-5000) |
Hex
Size |
| 2065-E00-7CH02N |
Belden 7731A |
N/A |
KTH-5007 |
.071/.401 |
Single |
1 |
| 2065-E00-C7102N |
Belden 1505A
Gepco VPM2000 |
KTH-2261 |
KTH-5003 |
.041/.255 |
Single |
2 |
| 2065-E00-C7202N |
Belden 1855A
Gepco VDM230 |
KTH-2025 |
KTH-5003 |
0.41/.178 |
Single |
2 |
| 2065-E00-C7701N |
Belden 179DT/1855ENH |
KTH-2258 |
KTH-5001 |
.041/.128/.188 |
Single |
2 |
| 2065-E00-C9004N |
Belden 1694A
Gepco VSD2001 |
KTH-2325 |
KTH-5017 |
.046/.278 |
Single |
2 |
*需选用白色标记的型号请联系厂商
** 如需盒装产品，在型号末端加“U”，默认的为单包装品
| 机械性能： |
| 耐久性： |
插拔最少500次 |
| 中心导体保持力： |
至少6磅 |
| 连接螺母保持力： |
至少100磅 |
| 结合/分离力： |
最大扭矩2.5 in-lbs |
| |
最大轴向力3.0磅 |
| 接口尺寸： |
MIL-C-39012除75欧姆 |
| 环境指标： |
| 温度范围： |
-65°C 至165°C |
| 耐湿度： |
0/95%，MIL-STD-202条款106 |
| 耐腐蚀： |
MIL-STD-202 条款 101 |
| |
试验条件B |
| 可燃性： |
UL 94-VO（中心导体绝缘体） |
| 振动： |
MIL-STD-202 条款204 |
| |
试验条件B |
| 耐化学溶剂： |
MIL-STD-202 条款 215 |
|
| 电气性能： |
| 特性阻抗： |
75欧姆 |
| 频率： |
Dc-6GHz |
| 工作电压： |
500伏特（有效值） |

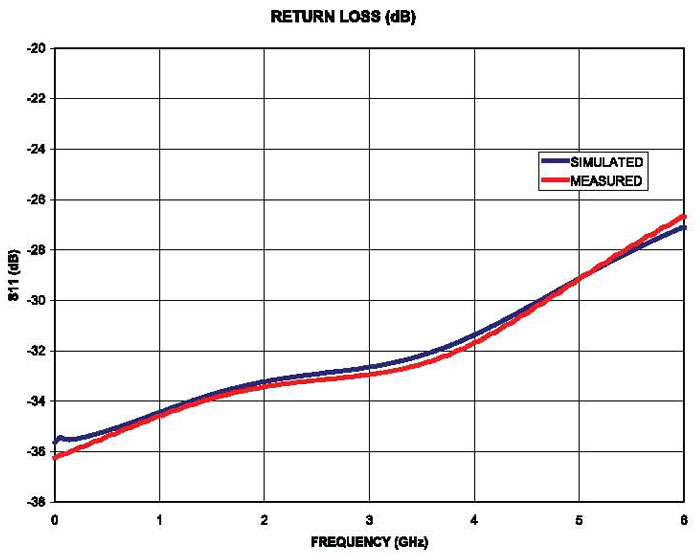

| 回波损耗： |
1GHz：小于-36dB |
| |
2GHz：小于-25dB |
| |
3GHz：小于-23dB |
| |
5GHz：小于-20dB |
| 接触电阻： |
中心导体：0.0014欧姆 |
| |
外导体：0.002欧姆 |
| 绝缘电阻： |
5000兆欧姆 |
|
